Projet



Les ouvrages, destinés à protéger l’agglomération de Caen contre les crues de l’Orne, comprennent :

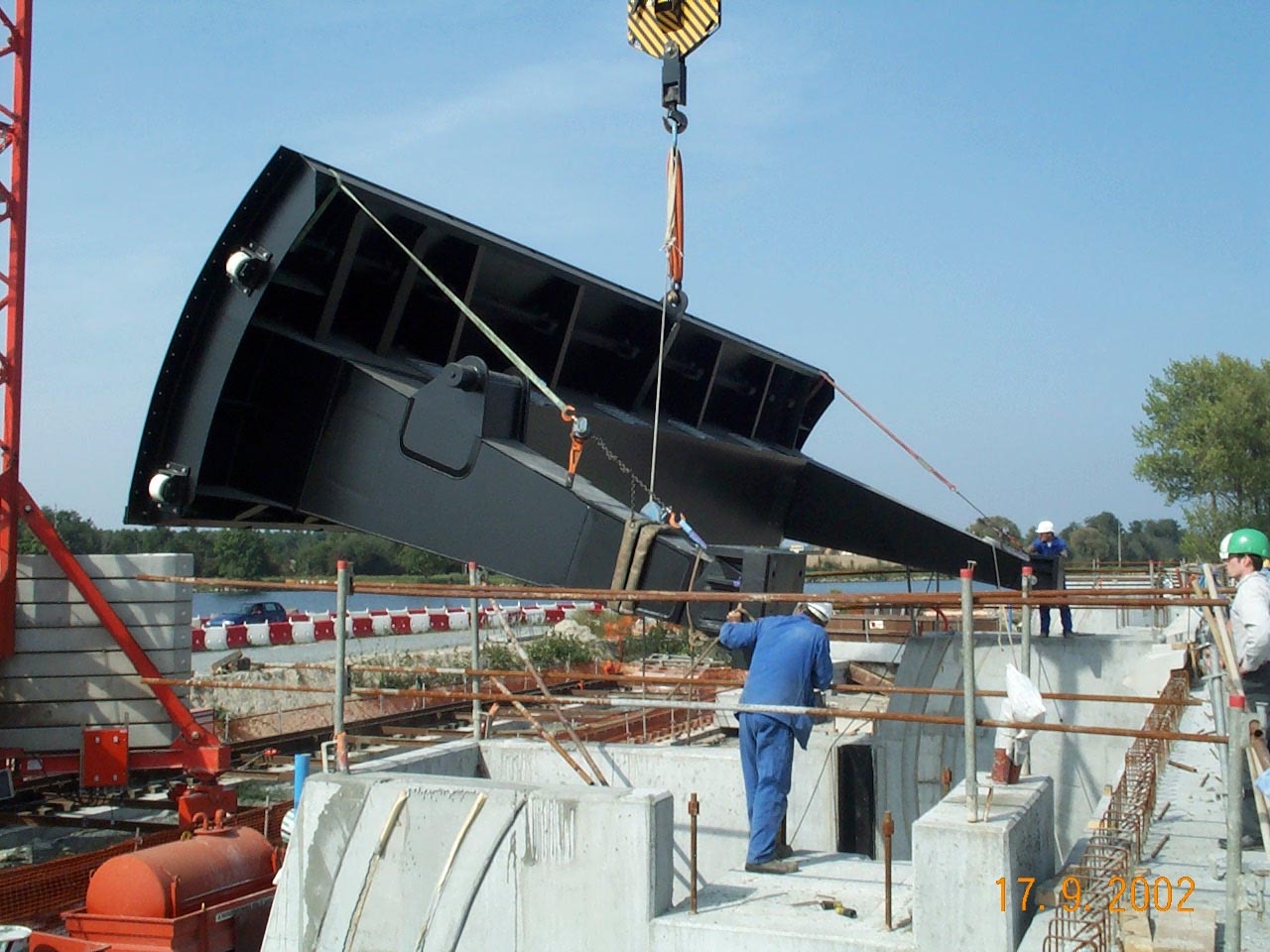

  • un canal de 450 m de long, destiné à dériver, au travers d’un ouvrages de régulation, un débit de 400 mÑ/s de l’Orne dans le canal maritime et équipé de 4 vannes segment de 14,25 m de large chacune pour une hauteur de retenue normale de 3,50 m ;
  • un déversoir situé entre le canal maritime et l’estuaire de l’Orne, pour restitution du débit dérivé et équipé de 2 vannes segment de 10,00 m de large chacune pour une hauteur de retenue normale de 3,50 m ;
  • des travaux de recalibrage du lit de l’Orne dans la traversée de Caen ;
  • un ensemble de batardeaux avec palonnier de manutention pour chaque site ;
  • l’automatisation d’une vanne segment existante ;
  • un poste de commande local avec liaison sécurisée vers le PC de gestion de l’ensemble des ouvrages.










Mission



setec tpi pilote le groupement de maîtrise d’oeuvre et est en charge des études et du contrôle des travaux des ouvrages de génie civil et de la vantellerie.




L’essentiel



Client : Syndicat Mixte de Lutte contre les Inondations de l’Orne et de son bassin versant

Maître d’oeuvre : Hydratec + setec TPI + Terrasol + BIEF + Dénicourt & Dubois

Entreprises :  Quille, Mastelotto, Paimboeuf

Montant des travaux : 19M€ HT

Période : 2001 – 2003






©setec tpi
Un barrage-poids en milieu estuarien

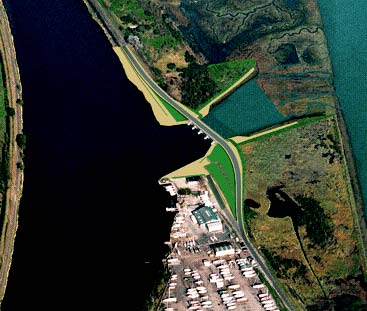

Conception d’un barrage-poids fondé superficiellement sur des sols compressibles, à proximité immédiate d’un canal maritime et dans une zone estuarienne soumise au marnage de la Manche.

Déversoir du Maresquier :
  • 4 passes de 14.25m
  • 6500 m³ de béton
  • 770 tonnes de palplanches
  • 65 tonnes de vantellerie
  • 100000 m³ de terrassement

Canal de la presqu’île :
  • 3 forets
  • 55000 m³ de terrassement
  • 3200 tonnes de palplanches
